浙江福尔普生新型材料有限公司

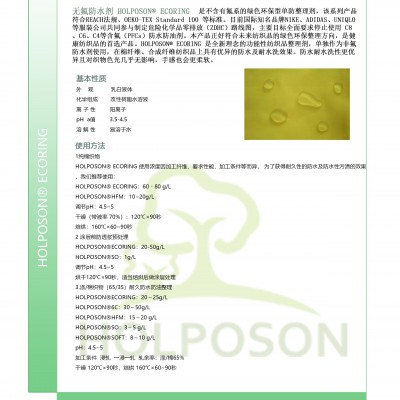

无氟防水剂 HOLPOSON® ECORING

HOLPOSON® ECORING  是不含有氟系的绿色环保型单防整理剂，该系列产品符合REACH法规、OEKO-TEX Standard 100 等标准。目前国际知名品牌NIKE、ADIDAS、UNIQLO等服装公司共同参与制定危险化学品零排放（ZDHC）路线图，主要目标全面要求停止使用 C8、C6、C4等含氟（PFCs）防水防油剂。本产品正好符合未来纺织品的绿色环保整理方向，是健康纺织品的首选产品。HOLPOSON® ECORING 是全新理念的功能性纺织品整理剂，单独作为非氟防水剂使用，在棉纤维、合成纤维纺织品上具有优异的防水及耐水洗效果。防水耐水洗性更优异且对织物色光几乎无影响，手感也会更柔软。

一、物化性能

外    观        乳白液体

化学组成        改性树脂水溶液

离 子 性        阳离子

pH  a值         3.5-4.5

溶 解 性        易溶于水

二、使用方法

1纯棉织物

HOLPOSON® ECORING 使用浓度因加工纤维、要求性能、加工条件等而异， 为了获得耐久性的防水及防水性污渍的效果，我们推荐使用：

HOLPOSON® ECORING：60 - 80 g/L

HOLPOSON®HFM：10~20g/L

调节pH：4.5~5

干燥（带液率 70%）：120℃×90秒

焙烘：160℃×60~90秒

2 涂层前防透浆预处理

HOLPOSON®ECORING：20-50g/L

HOLPOSON®SO：1g/L

调节pH：4.5~5

烘干120℃×90秒，适当焙烘后做涂层处理

3.涤/棉织物（65/35）耐久防水防油整理

HOLPOSON®ECORING：20～25g/L

HOLPOSON®6C：30～50g/L

HOLPOSON®HFM：15～20 g/L

HOLPOSON®SO：3～5 g/L

HOLPOSON®SOFT：8～10 g/L

pH：4.5~5

加工条件  浸轧  一浸一轧  轧余率：涤/棉65%

干燥 120℃×90秒，焙烘 160℃×60~90秒

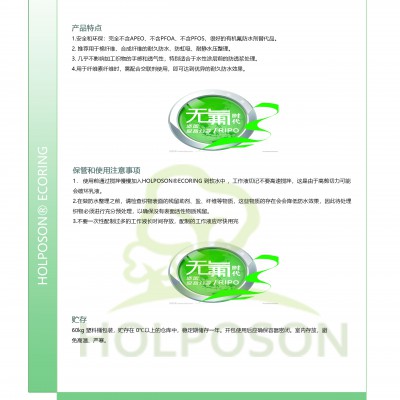

产品性能

1.安全和环保：完全不含APEO、不含PFOA、不含PFOS，很好的有机氟防水剂替代品。

2. 推荐用于棉纤维、合成纤维的耐久防水、防虹吸、耐静水压整理。

3. 几乎不影响加工织物的手感和透气性，特别适合于水性涂层前的防透浆处理。

4.用于纤维素纤维时，需配合交联剂使用，即可达到优异的耐久防水效果。

注意事项

1． 使用前通过搅拌慢慢加入HOLPOSON®ECORING 到软水中 ，工作液切记不要高速搅拌，这是由于高剪切力可能会破坏乳液。

2.在做防水整理之前，请检查织物表面的残留助剂、盐、纤维等物质，这些物质的存在会会降低防水效果，因此待处理织物必须进行充分预处理，以确保没有表面活性物质残留。

3.不要一次性配制过多的工作液长时间存放，配制的工作液应尽快用完

贮    存

60kg 塑料桶包装，贮存在 0℃以上的仓库中，稳定期储存一年。开包使用后应确保容器密闭。室内存放，避免高温、严寒。

重 要 声 明：以上数据和结果基于浙江福尔普生新型材料有限公司目前拥有的认识和经验,以及受限的实验室条件,仅供 参考，敬请客户根据自身条件通过试验加以确认。本公司不承担未经小样确认而投入生产所造成的损失！
